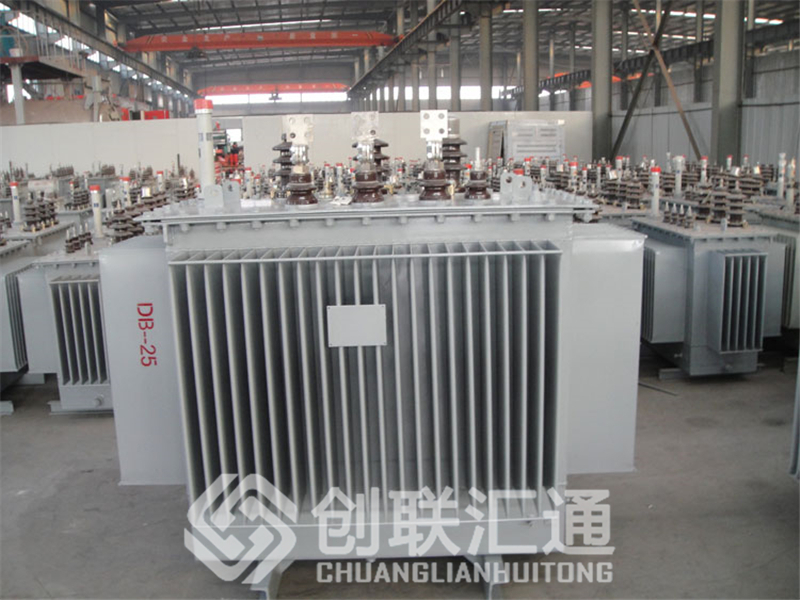

S13-100KVA油浸式變壓器該產品性能先進，低噪聲(30dB)、低損耗(S11比S9平均降低20%以上，S11-M比S9平均下降30%)、低空載電流(S11比S9平均下降70%-80%)。性能全部符合和優于GBI094標準要求，該產品被稱為高節能環保型變壓器，是顧客理想的更新換代產品，實屬高節能變壓器。
產品名稱： 油浸式變壓器
產品型號： S13-100KVA
額定容量： 100KVA;
額定電壓： 10/0.4
聯結組別：Yyn0/Dyn11
阻抗電壓： 4.5
使用環境：戶外/戶內使用
正常環境使用條件：海拔不超過1000m。
環境溫度最高+40℃，最低-25℃,年平均溫度+20℃
S13-100KVA油浸式變壓器結構及特點：
a、S13-100KVA油浸式變壓器低壓繞組一般都采用圓筒式結構或螺旋式結構;高壓繞組采用多層圓筒式結構，使之繞組的安匝分布平衡，漏磁小，
機械強度高，抗短路能力強。
b、鐵心和繞組各自采用了緊固措施，器身高、低壓引線等緊固部分都帶自鎖防松螺母，采用了不吊心結構，能承受運輸的顛震。
c、油箱采用波紋片，它具有呼吸功能來補償因溫度變化而引起油的體積變化，所以該產品沒有儲油柜，顯然降低了變壓器的高度。
d、由于波紋片取代了儲油柜，使變壓器油與外界隔離，這樣就有效地防止了氧氣、水份的進入而導致絕緣性能的下降。
e、產品表面經去油、去繡、磷化處理后噴涂底漆、面漆，可以滿足冶金、石化系統及潮濕污穢地區的特殊使用要求。
f、精選組件，采用了全密封變壓器油箱，按標準要求安裝有壓力釋放閥、信號溫度計、氣體繼電器等，確保變壓器安全運行。
該系列產品外形美觀，體積小，能減少安裝占地面積，是理想的免維護優質產品。
S13-100KVA油浸式變壓器相關的技術參數：
|
型號 |
容量(KVA) |
電壓組合 |
聯結組別 |
損耗(W) |
空載電流 |
阻抗% |
|||
|
空載損耗 |
負載損耗 |
||||||||
|
高壓(KV) |
分接范圍 % |
低壓(KV) |
|||||||
|
S13-30 |
30 |
6 |
±2×2.5% |
0.4 |
D,yn11 or Y.yn0 |
80 |
600 |
0.28 |
4 |
|
S13-50 |
50 |
100 |
870 |
0.25 |
|||||
|
S13-63 |
63 |
110 |
1040 |
0.23 |
|||||
|
S13-80 |
80 |
130 |
1250 |
0.22 |
|||||
|
S13-100 |
100 |
150 |
1500 |
0.21 |
|||||
|
S13-125 |
125 |
170 |
1800 |
0.20 |
|||||
|
S13-160 |
160 |
200 |
2200 |
0.19 |
|||||
|
S13-200 |
200 |
240 |
2600 |
0.18 |
|||||
|
S13-250 |
250 |
290 |
3050 |
0.17 |
|||||
|
S13-315 |
315 |
340 |
3650 |
0.16 |
|||||
|
S13-400 |
400 |
410 |
4300 |
0.16 |
|||||
|
S13-500 |
500 |
460 |
5100 |
0.15 |
|||||
|
S13-630 |
630 |
580 |
6200 |
0.15 |
4.5 |
||||
|
S13-800 |
800 |
700 |
7500 |
0.14 |
|||||
|
S13-1000 |
1000 |
830 |
10300 |
0.13 |
|||||
|
S13-1250 |
1250 |
980 |
12000 |
0.12 |
|||||
|
S13-1600 |
1600 |
1180 |
14500 |
0.11 |
|||||
