首頁>>產品中心>>箱式變電站YBP-12/0.4型系列美式箱變(預裝式變電站)
YBP-12/0.4型系列美式箱變(預裝式變電站)
分享到:

YBP-12/0.4型系列美式箱變(預裝式變電站)

【額定容量】:50-1600KVA   【額定電壓】:10kv
【結構形式】:品字形、目字形
產品價格 ??
產品用途

     適用于各類工礦企業、居民小區、車站、碼頭、高速公路、地鐵等場所的配電系統。

全國24小時銷售熱線:13263317831

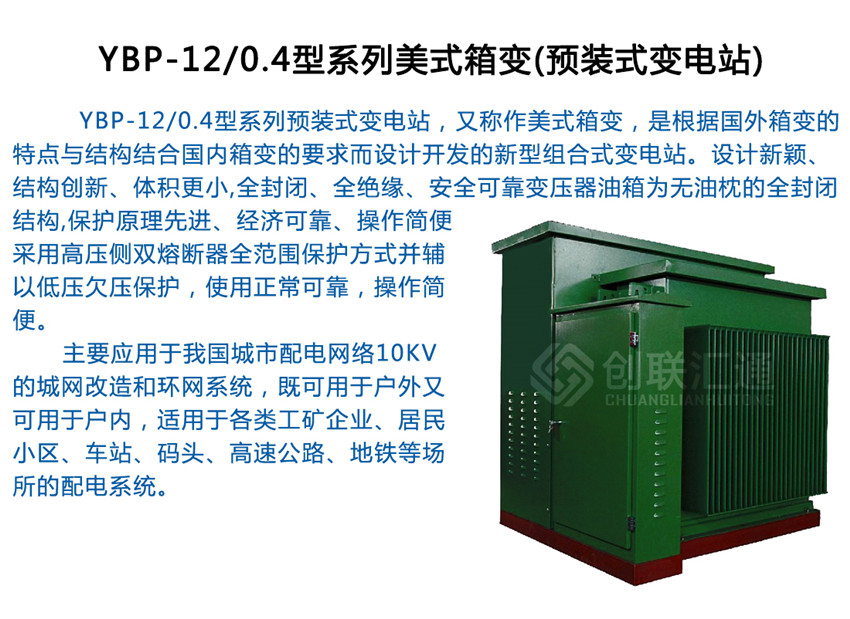

●YBP-12/0.4型系列預裝式變電站,又稱作美式箱變,是根據外箱變的特點與結構結合內箱變的要求而設計開發的新型組合式變電站。

● 主要應用于我城市配電網絡10KV的城網改造和環網系統,既可用于戶外,又可用于戶內,適用于各類工礦企業、居民小區、車站、碼頭、高速公路、地鐵等場所的配電系統。
※ 產品特點

● 設計新穎、結構創新、體積更小將高壓負荷開關、插入式熔斷器和后備保護熔斷器均置于箱變的油箱絕緣油中,使箱變體積大為減少,占地面積僅為常規產品的1/3~1/5。
● 全封閉、全絕緣、安全可靠變壓器油箱為無油枕的全封閉結構。高壓進線采用肘型電纜插頭與高壓套管連接,帶電部分密封于絕緣內,形成全絕緣結構。端子表面為零電位,可靠保證人身安全。
● 保護原理先進、經濟可靠、操作簡便采用高壓側雙熔斷器全范圍保護方式,并輔以低壓欠壓保護,使用正常可靠,操作簡便。
● 變壓器性能優越變壓器身為新S9、S10、S11系列,其繞組采用D,Yn11接法(△/Yo),具有中性點不漂移、防雷性能好、低損耗、低噪音等特點。
● 低壓室具有低壓成套開關設備的總體功能,供用戶挑選,低壓開關柜體均采用優質型鋼組裝而成, 具有較強的防腐能力。高壓、低壓進出線一般為電纜。
主要技術參數 序號參數項目單位技術參數
1額定電壓 原邊kV10副邊kV0.4
2最高工作電壓(原邊)kV12
3額定頻率Hz50
4額定容量kVA:100,125,160,200,250,315,400,500,630,800,1000,1250,1600
5一分鐘工頻耐受電壓kV42 6雷電沖擊耐壓(峰值)kV75
7額定短路耐受電流kA中壓20kA(4S)低壓根據所選開關確定
8低壓分支回路路1~8
9變壓器阻擋電壓%4, 4.5, 5
10變壓器分接范圍%±5
11允許溫升C°頂層油溫55C°線圈65
12環境溫度C°-25~+40
13連接組別 Y,yno
14防護等級 IP33  箱式變電站廣泛用于城市電網改造、住宅小區、高層建筑、工礦、賓館、商場、機場、鐵路、油田、碼頭、高速公路以及臨時性用電設施等戶內外場所。 箱式變電站     歐式箱式變電站 (6KV 、10KV戶外交流歐式箱式變電站)
美式箱式變電站 (6KV 、10KV戶外交流美式箱式變電站)
35KV箱式變電站 (35KV戶外交流箱式變電站) 組合式變電站
YBW-10組合式變電站
ZBW1-10型組合式變電站
ZBW2-10型組合式變電站
ZBW3-10型組合式變電站
ZBW3-35型移動式變電站
ZBW6-10型組合式變電站
LXB□-10型箱式變電站
ZBW□系列組合式變電站
ZB1組合式變電站
ZXB□-10型成套箱式變電站
ZB□型組合式變電站
NXB□-10型箱式變電站
ZWB組合式變電站
ZPW□-10型組合式配電站 箱式交流金屬封閉環網開關設備
HXGN1-10型箱式交流金屬封閉環網開關設備
HXGN2-10型箱式交流金屬封閉環網開關設備
HXGN3-10型箱式交流金屬封閉環網開關設備
HXGN6-10型六氟化硫環網柜
HXGN-10型空氣環網柜

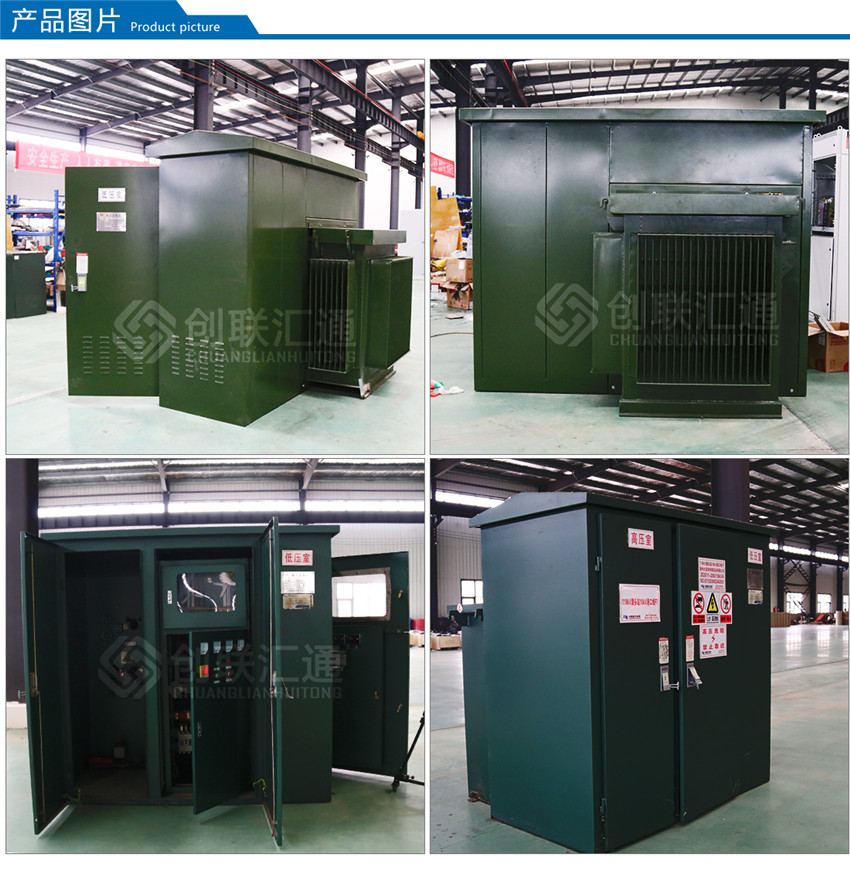

產品圖片


產品參數

序號



項目

單位

參數

1

高壓單元

額定頻率

Hz

50

額定電壓

KV

6

10

最高工作電壓

KV

7.2

12

工頻耐受電壓 對地和相間/隔離斷口

KV

32/36

42/48

雷電沖擊耐壓 對地和相間/隔離斷口

KV

60/70

75/85

額定電流

A

430

630

額定短時耐受電流

A

12.5(2s)

16(2s)

額定峰值耐受電流

A

31.5

40

2

低壓單元



主回路額定電流

A

100~3200

額定短時耐受電流

KA

15

30

額定峰值耐受電流

KA

30

63

支路電流

A

10~800

分支回路數

1~12

3

變壓器單元

補償容量

kVar

0~480

額定容量

kVA

50~1600

阻抗電壓

%

4

4

分接范圍



±2×2.5%

±2×2.5%

聯接組別



Y,yn0

Dyn11

以上信息僅供參考,產品規格和參數等信息隨設計圖紙變更等因素而調整,恕不另行通知,請即時咨詢獲取。
