一、概述
機械零件和工具的質量及其機械和物理化學的性質,在很大程度上與各個生產階段中所采用的熱處理有關.目前鹽浴爐熱處理設備在我以被廣泛采用于機械制造工業,提高金屬零件和工具的質量.本系列產品容量自25千伏起至200千伏安為止,系于鹽浴爐配套使用.
二、結構特征
本系列產品初級出線端引至接線板以供電源引入,其分接頭引至分接開關.次接用裸銅導電排引出,以便和鹽浴爐電極相連接.變壓器鐵心一律采用心式鐵心,由電工硅鋼片迭積而成,鐵柱采用多級階梯形的圓截面,鐵軛采用矩形截面.在上、下鐵軛的兩側利用槽(角)鋼作為夾件,通過夾軛螺桿以達到壓緊鐵心的目的,在變壓器鐵芯上裝有無載分接開關,次級電壓的途換借無載分接開關變換初級匝數而得.整個變壓器有防護罩,并有可吊起整個器身的起重吊環.
ZUDG（J）、ZUSG（J）鹽浴爐變壓器系列采用空氣自冷（或油冷）結構,系列表中有"*"標記者每8小時內僅使用1.5小時.
三、產品用途

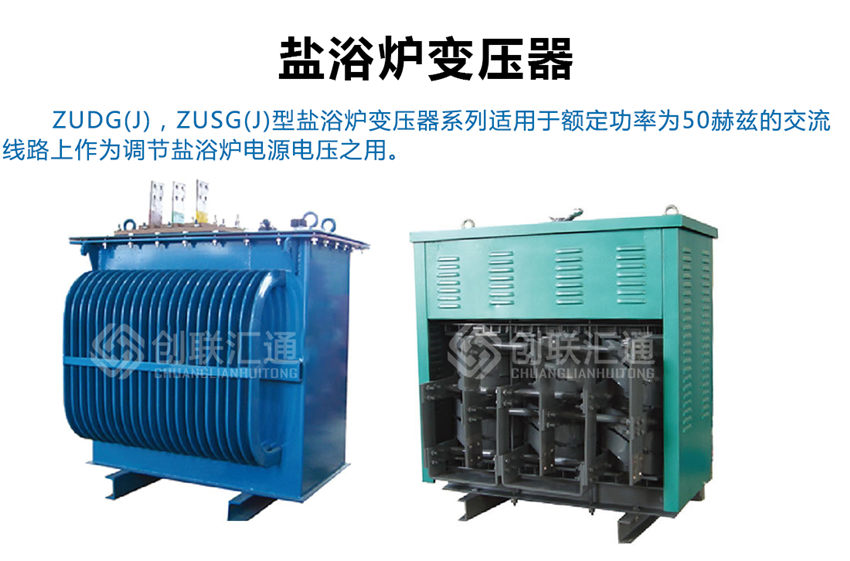

ZUDG（J）、ZUSG（J）鹽浴爐變壓器系列適用于額定功率為50HZ的交流線路上作為調節鹽浴電源使用。
|
型號 |
相數 |
額定電壓 |
電流(A) |
損耗(W) |
短路 |
連接 |
|||
|
|
一次(V) |
二次(V) |
高壓 |
低壓 |
空載 |
負載 |
|||
|
ZUDG-25(J) |
1 |
380 |
12.5 |
39.6 |
1250 |
140 |
820 |
8 |
I.io |
|
ZUSG-35(J) |
3 |
380 |
6.69 |
24.6 |
1400 |
240 |
1100 |
6 |
Y.D-d-11-12 |
|
ZUSG-50(J) |
3 |
380 |
11.7 |
43.3 |
1400 |
280 |
1550 |
7 |
Y.D-y-12-11 |
|
ZUDG-50(J) |
1 |
380 |
11.2 |
44.2 |
2315 |
250 |
1450 |
12 |
I.io |
|
ZUSG-75(J) |
3 |
380 |
11.2 |
60 |
2190 |
350 |
2000 |
12 |
Y.D-Y-12-11 |
|
ZUSG-100 (J) |
3 |
380 |
11.2 |
87.5 |
2950 |
450 |
2600 |
12 |
Y.D-Y-12-11 |
|
ZUSG-150(J) |
3 |
380 |
11.2 |
129.6 |
4460 |
650 |
3500 |
13 |
Y.D-Y-12-11 |
|
ZUSG-200 (J) |
3 |
380 |
12.6 |
176 |
5500 |
820 |
4150 |
12 |
Y.D-Y-12-11 |
|
ZUSJ-250 |
3 |
380 |
11.5 |
218 |
7200 |
1020 |
5100 |
14 |
Y.D-Y-12-11 |
